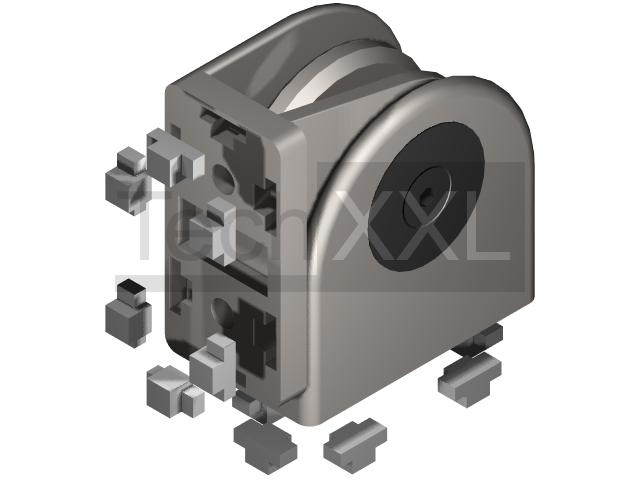

联合 8 80x40
技术数据
系列: 槽 8
Typ: I

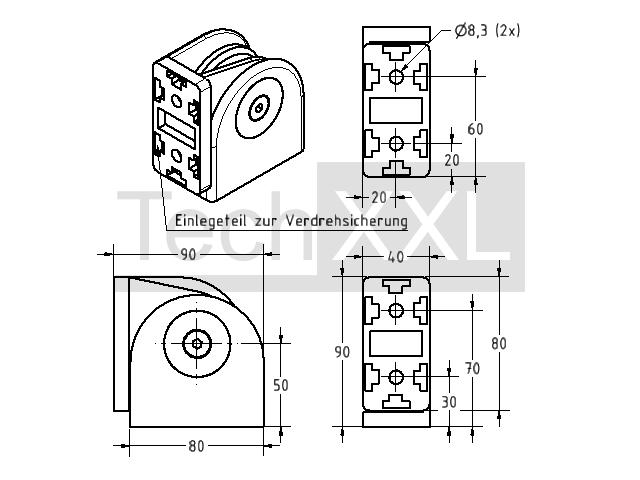

尺寸图 (mm): 80 x 40 x 80
材料: ZN beschichtet
重量: 1,054 Kg
TIN: 100725 ID: S208G80
CAD 数据
---------------
库存
系列: 槽 8
Typ: I
尺寸图 (mm): 80 x 40 x 80
材料: ZN beschichtet
重量: 1,054 Kg
TIN: 100725 ID: S208G80
CAD 数据
---------------
库存
请注意
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。在正面使用时，必须在型材的芯孔中切割 M8 螺纹。 带端侧螺钉的安装材料： 4x 半圆形。M8 x 25 （S208HS825）。 用于在型材槽中拧紧的安装材料： 4x 半圆形。M8x16 （S208HS816） = 4x Nutenstein 8，无桥 M8 （S208NSOS8）。 可与网格 40 系列 8 的所有配置文件一起使用。
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。在正面使用时，必须在型材的芯孔中切割 M8 螺纹。 带端侧螺钉的安装材料： 4x 半圆形。M8 x 25 （S208HS825）。 用于在型材槽中拧紧的安装材料： 4x 半圆形。M8x16 （S208HS816） = 4x Nutenstein 8，无桥 M8 （S208NSOS8）。 可与网格 40 系列 8 的所有配置文件一起使用。
需要
