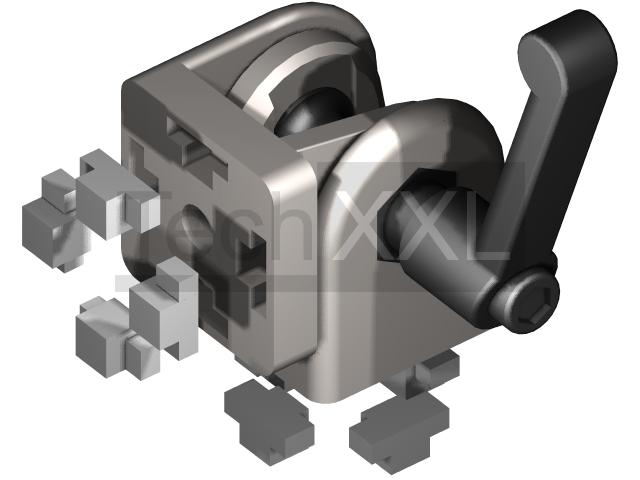

联合 8 40x40 带夹紧杆
技术数据
系列: 槽 8
Typ: I

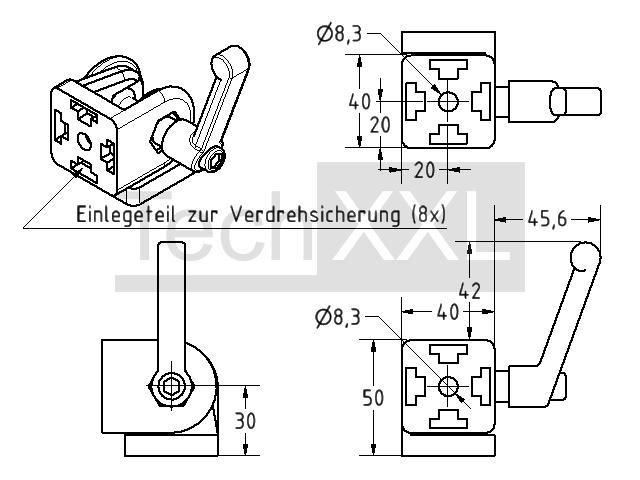

尺寸图 (mm): 80 x 40 x 40
材料: ZN beschichtet
重量: 0,3855 Kg
TIN: 100724-S208GMK40
CAD 数据
---------------
库存
系列: 槽 8
Typ: I
尺寸图 (mm): 80 x 40 x 40
材料: ZN beschichtet
重量: 0,3855 Kg
TIN: 100724-S208GMK40
CAD 数据
---------------
库存
请注意
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。 夹紧杆用于轻松确定必要的角度。在正面使用时，必须在型材的芯孔中切割 M8 螺纹。 端端连接：半圆形螺钉 ISO 7380、M8x25 轮廓槽连接：半圆形螺钉 ISO 7380 M8x16 和纳滕斯坦8没有桥M8。 可与网格 40 系列 8 的所有配置文件一起使用。
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。 夹紧杆用于轻松确定必要的角度。在正面使用时，必须在型材的芯孔中切割 M8 螺纹。 端端连接：半圆形螺钉 ISO 7380、M8x25 轮廓槽连接：半圆形螺钉 ISO 7380 M8x16 和纳滕斯坦8没有桥M8。 可与网格 40 系列 8 的所有配置文件一起使用。
