联合 30x30
技术数据
系列: 槽 8
Typ: B

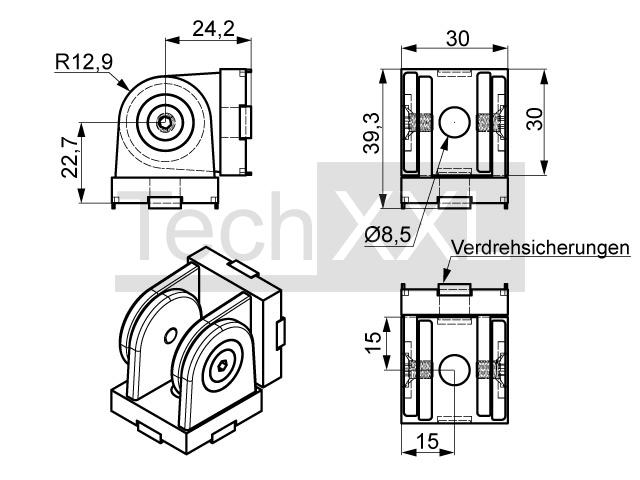

尺寸图 (mm): 45 x 30 x 30
材料: ZN beschichtet
重量: 0,1425 Kg
TIN: 101210
CAD 数据
---------------
库存
系列: 槽 8
Typ: B
尺寸图 (mm): 45 x 30 x 30
材料: ZN beschichtet
重量: 0,1425 Kg
TIN: 101210
CAD 数据
---------------
库存
请注意
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。在正面使用时，必须在型材的芯孔中切割 M 8 螺纹。 端侧连接：气缸盖螺钉 DIN 912、M8x25 轮廓槽中的连接：气缸盖螺钉 DIN 912 M8x16 和纳滕斯坦8没有桥M8。注意：使用气缸盖螺钉，无头腐蚀。 可与网格 30 系列 8 的所有配置文件一起使用。
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。在正面使用时，必须在型材的芯孔中切割 M 8 螺纹。 端侧连接：气缸盖螺钉 DIN 912、M8x25 轮廓槽中的连接：气缸盖螺钉 DIN 912 M8x16 和纳滕斯坦8没有桥M8。注意：使用气缸盖螺钉，无头腐蚀。 可与网格 30 系列 8 的所有配置文件一起使用。
需要
