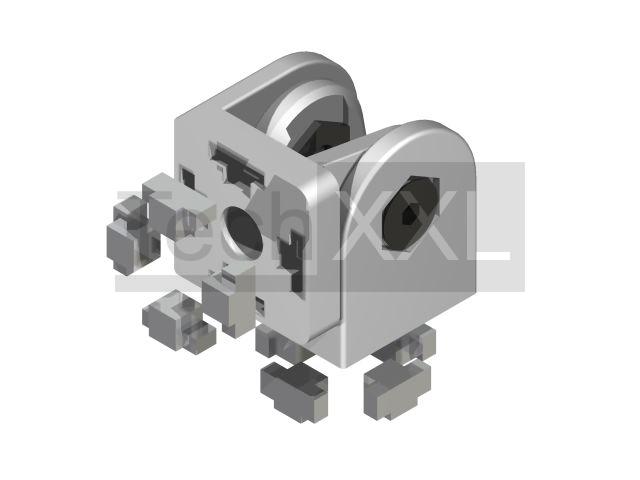

联合 8 40 MW-线


联合 8 40 MW-线 wie HS208XG40
联合 8 40 MW-线 兼容 Item 0.0.601.12
技术数据
系列: 槽 8
Typ: I

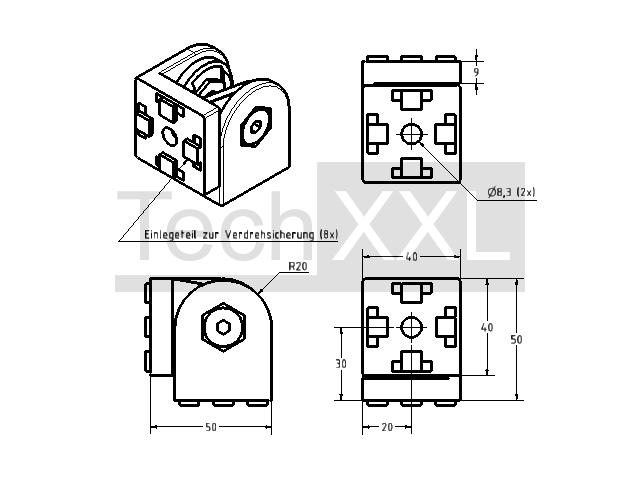

尺寸图 (mm): 80 x 40 x 40
材料: ZN beschichtet
重量: 0,320 Kg
TIN: 101813
CAD 数据
---------------
库存

请注意
系列接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。在正面使用时，必须在型材的芯孔中切割 M 8 螺纹。 端端连接：半圆形螺钉 ISO 7380、M8x25 轮廓槽连接：半圆形螺钉 ISO 7380 M8x16 和纳滕斯坦8没有桥M8。 可与 MW 系列的所有配置文件一起使用

需要
