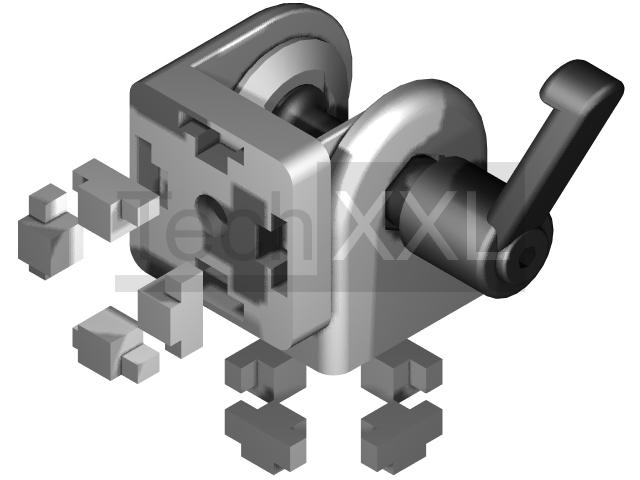

联合 6 30x30 带夹紧杆
技术数据
系列: 槽 6
Typ: I

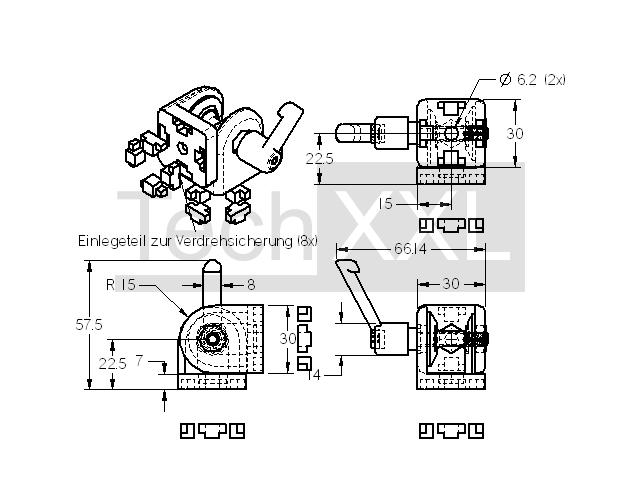

尺寸图 (mm): 45 x 30 x 30
材料: ZN beschichtet
重量: 0,1665 Kg
TIN: 100162-S206GMK30
CAD 数据
---------------
库存
系列: 槽 6
Typ: I
尺寸图 (mm): 45 x 30 x 30
材料: ZN beschichtet
重量: 0,1665 Kg
TIN: 100162-S206GMK30
CAD 数据
---------------
库存
请注意
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。 夹紧杆用于轻松确定必要的角度。在正面使用时，必须在型材的芯孔中切割 M6 螺纹。 带端侧螺钉的安装材料： 2x 半圆形。M6 x 18 （S208HS618）。 用于在型材槽中拧紧的安装材料： 2x 半圆形。M6x12 （S208HS612） = 2x Nutenstein 6，无桥 M6 （S206NSOS6）。 可以使用网格 30 中系列 6 的所有配置文件构建
接头可用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。 夹紧杆用于轻松确定必要的角度。在正面使用时，必须在型材的芯孔中切割 M6 螺纹。 带端侧螺钉的安装材料： 2x 半圆形。M6 x 18 （S208HS618）。 用于在型材槽中拧紧的安装材料： 2x 半圆形。M6x12 （S208HS612） = 2x Nutenstein 6，无桥 M6 （S206NSOS6）。 可以使用网格 30 中系列 6 的所有配置文件构建
