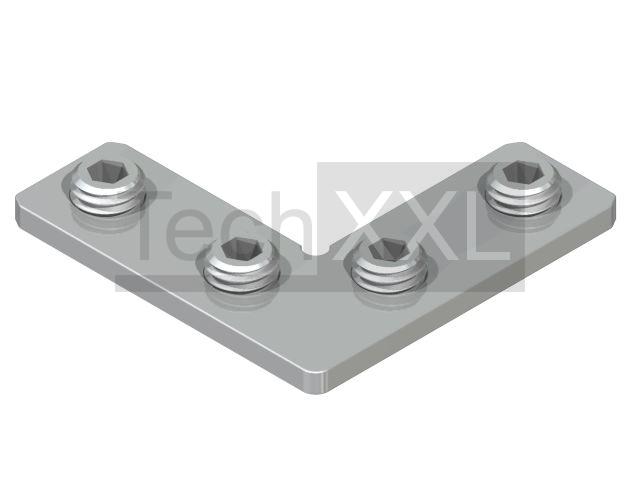

带有固定螺钉的斜接角度1 8-30


带有固定螺钉的斜接角度1 8-30 wie HS208BGEW
带有固定螺钉的斜接角度1 8-30
技术数据
系列: 槽 8
Typ: B
尺寸图 (mm): 60 x 60 x 3
材料: ST verzinkt
重量: 0,0315 Kg
TIN: 101981-S208BGEW
CAD 数据
---------------
库存

请注意
斜接角度用于 90° 轮廓连接,其中两个轮廓都以 45° 角切割。 斜接角度插入左右凹槽,并固定使用预组装的磁石螺钉

需要
