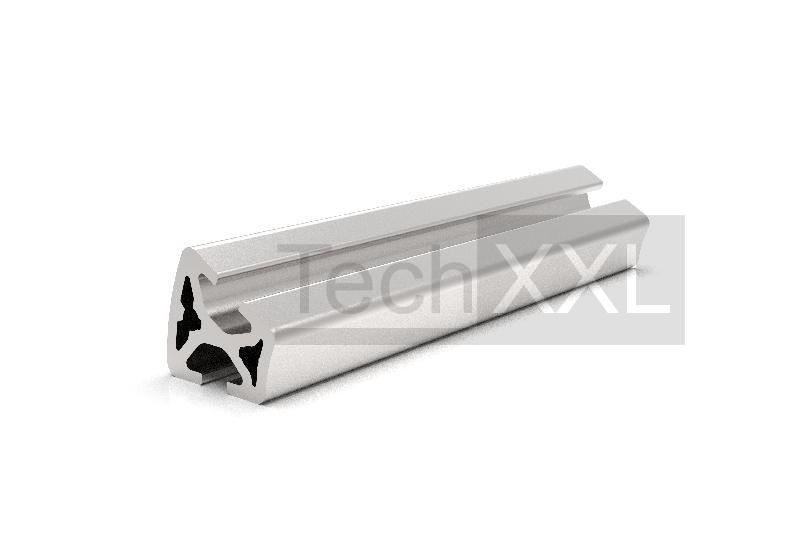

轮廓 5 R20x40 30°

欧洲制造

轮廓 5 R20x40 30° wie HS105R204030
轮廓 5 R20x40 30° 兼容 Item 0.0.425.39
技术数据
系列: 槽 5
Typ: I

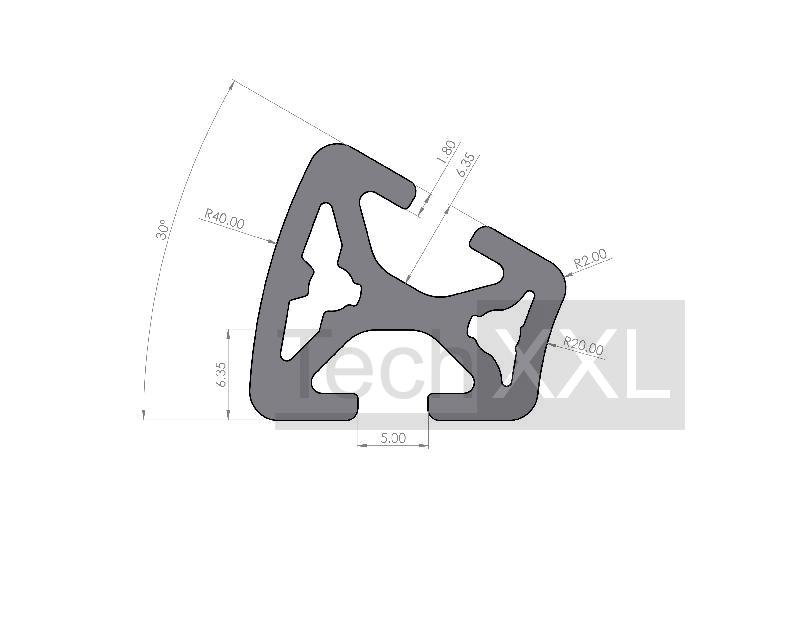

尺寸图 (mm): 6040 x 20 x 20
材料: AlMgSi0,5F25 natur eloxiert
惯性矩 I x: 0,71 cm4
惯性矩 I y: 0,42 cm4
系数 W x: 0,62 cm³
系数 W y: 0,42 cm³
重量: 0,46 Kg/m
TIN: 101255 ID: S105R204030
CAD 数据
---------------
库存

请注意
天然阳极氧化应用中的铝型材来自欧洲生产 可使用 5 类的所有附件进行构建 根据 DIN ISO 2768 部件 1 m 的切割公差

需要
