轮廓 5 16 x 8,5

欧洲制造

轮廓 5 16 x 8,5 wie HS1051685
轮廓 5 16 x 8,5 兼容 Item 0.0.265.91
技术数据
系列: 槽 5
Typ: I

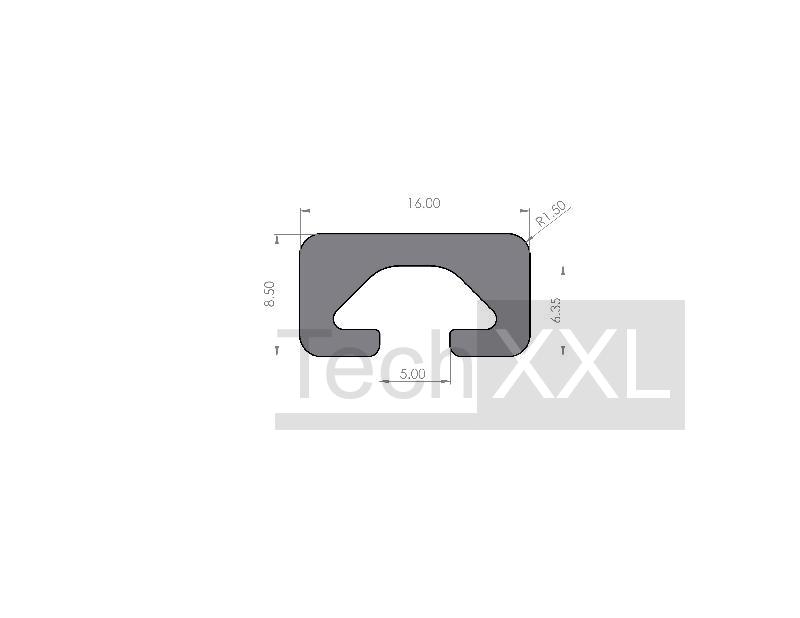

尺寸图 (mm): 6040 x 16 x 8,5
材料: AlMgSi0,5F25 natur eloxiert
惯性矩 I x: 0,06 cm4
惯性矩 I y: 0,25 cm4
系数 W x: 0,12 cm³
系数 W y: 0,31 cm³
重量: 0,228 Kg/m
TIN: 102454 ID: S1051685
CAD 数据
---------------
库存

请注意
天然阳极氧化应用中的铝型材来自欧洲生产 可使用 5 类的连接和附件构建 根据 DIN ISO 2768 部件 1 m 的切割公差

需要
