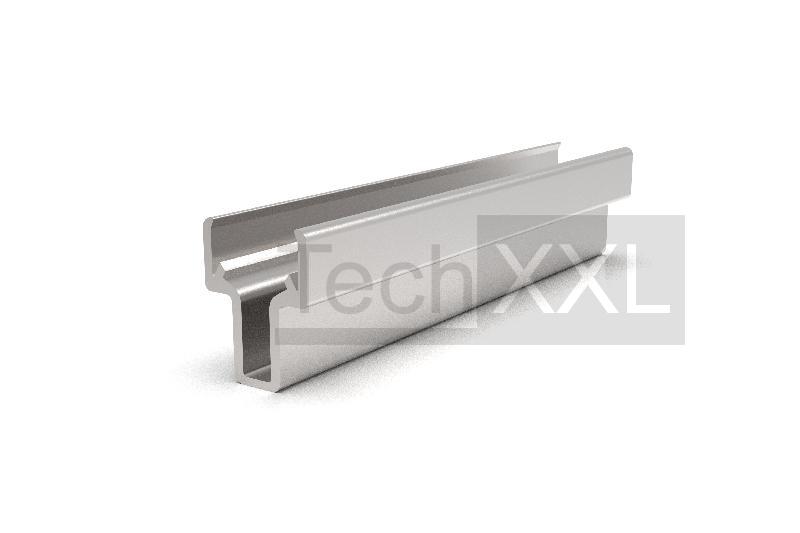

轴-卡固型材轮廓 8 D14

欧洲制造

轴-卡固型材轮廓 8 D14 wie HS108WKP14
轴-卡固型材轮廓 8 D14 兼容 Item 0.0.294.34
技术数据
系列: 槽 8
Typ: I

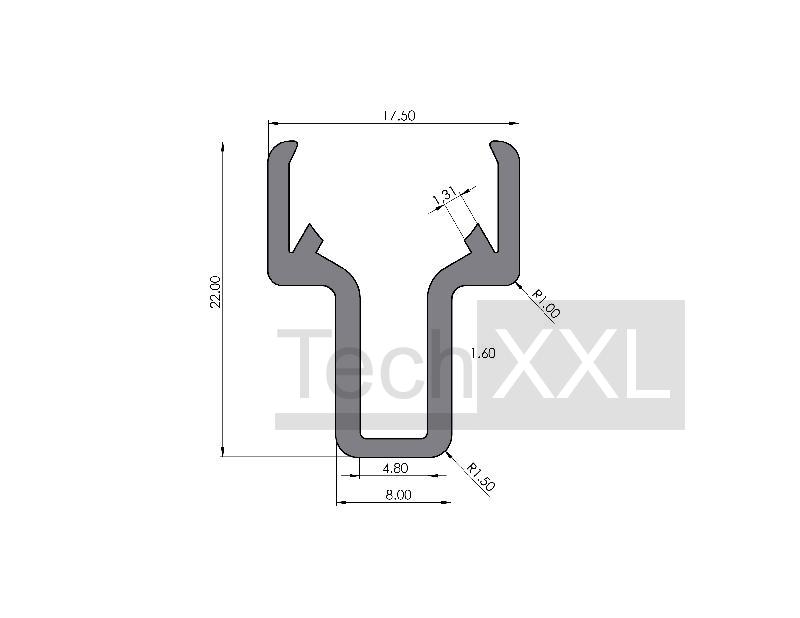

尺寸图 (mm): 6040 x 22 x 18
材料: AlMgSi0,5F25 natur eloxiert
惯性矩 I x: 0,35 cm4
惯性矩 I y: 0,32 cm4
系数 W x: 0,32 cm³
系数 W y: 0,36 cm³
重量: 0,334 Kg/m
TIN: 100456 ID: S108WKP14
CAD 数据
---------------
库存

请注意
天然阳极氧化应用中的铝型材来自欧洲生产 轴夹齿形 D14 用于容纳钢轴 14。将轴端子轮廓安装到型槽后，轴最终被穿透 可与类 8 的所有配置文件一起使用 根据 DIN ISO 2768 部件 1 m 的切割公差

需要
