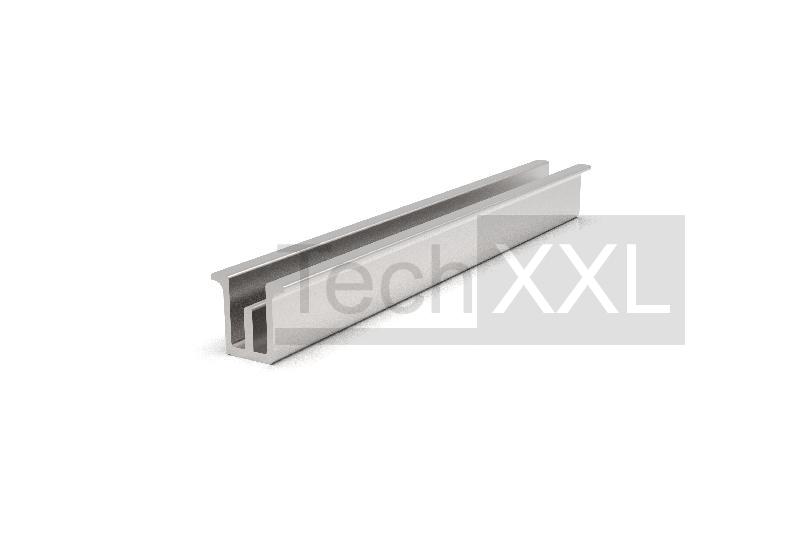

轴-卡固型材轮廓 5 D6

欧洲制造

轴-卡固型材轮廓 5 D6 wie HS105WKP6
轴-卡固型材轮廓 5 D6 兼容 Item 0.0.448.23
技术数据
系列: 槽 5
Typ: I

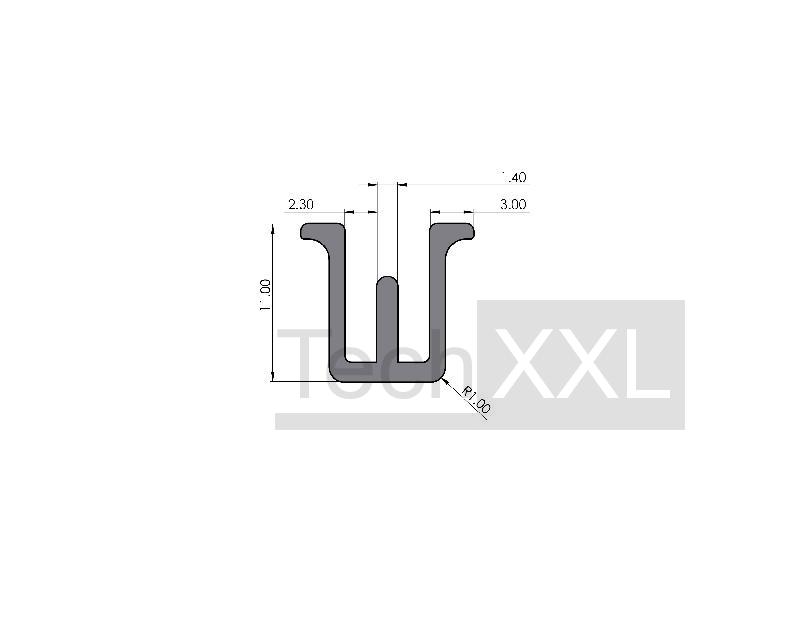

尺寸图 (mm): 3040 x 9 x 11
材料: AlMgSi0,5F25 natur eloxiert
惯性矩 I x: 0,05 cm4
惯性矩 I y: 0,04 cm4
系数 W x: 0,09 cm³
系数 W y: 0,07 cm³
重量: 0,11 Kg/m
TIN: 102515 ID: S105WKP6
CAD 数据
---------------
库存

请注意
天然阳极氧化应用中的铝型材来自欧洲生产 轴夹齿形 D6 用于容纳钢轴 6。将轴端子轮廓安装到型槽后，轴最终被穿透 可与类 5 的所有配置文件一起使用 根据 DIN ISO 2768 部件 1 m 的切割公差

需要
