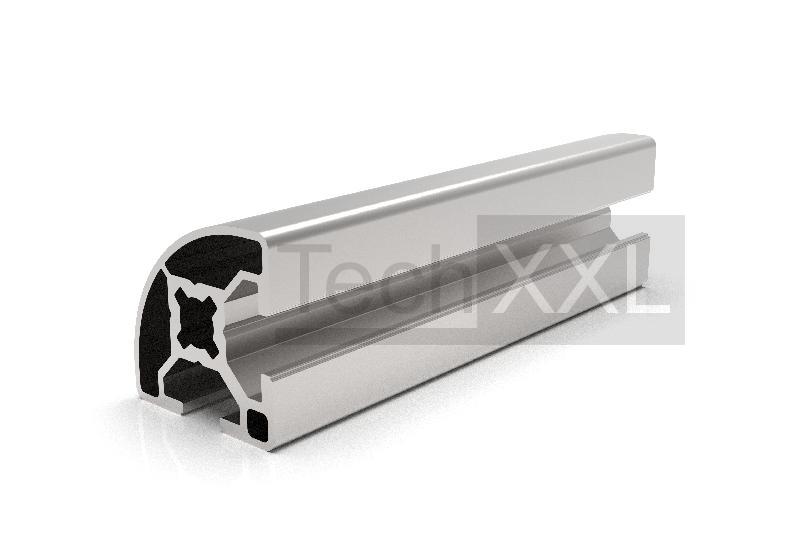

轮廓 8 30-90° Typ B

欧洲制造

轮廓 8 30-90° Typ B wie HS108BR3090
轮廓 8 30-90° Typ B 兼容 Bosch 3842517198
技术数据
系列: 槽 8
Typ: B

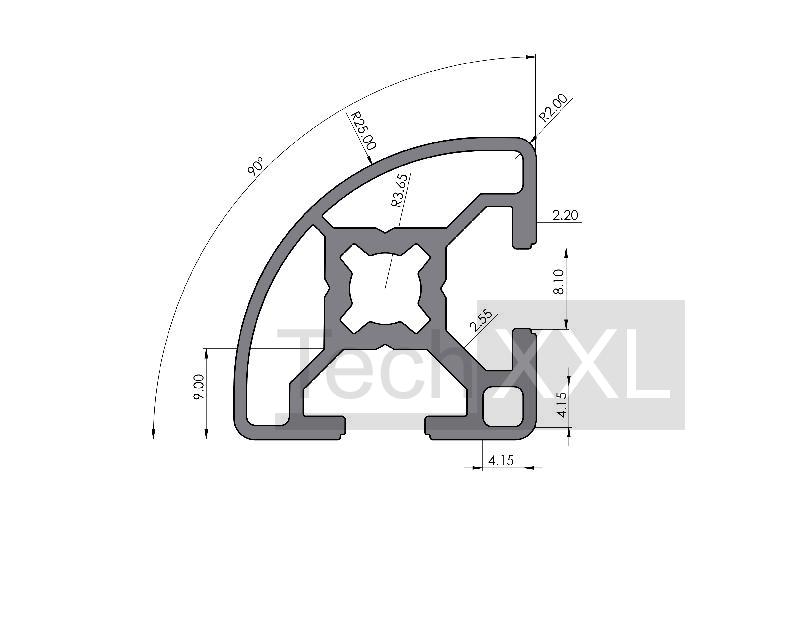

尺寸图 (mm): 6040 x 30 x 30
材料: AlMgSi0,5F25 natur eloxiert
惯性矩 I x: 2,19 cm4
惯性矩 I y: 1,6 cm4
系数 W x: 1,31 cm³
系数 W y: 0,95 cm³
重量: 0,783 Kg/m
TIN: 102519-S108BR3090
CAD 数据
---------------
库存

请注意
天然阳极氧化应用中的铝型材来自欧洲生产 只能在网格 B30 中使用 8 系列的连接和附件构建 根据 DIN ISO 2768 部件 1 m 的切割公差

需要
