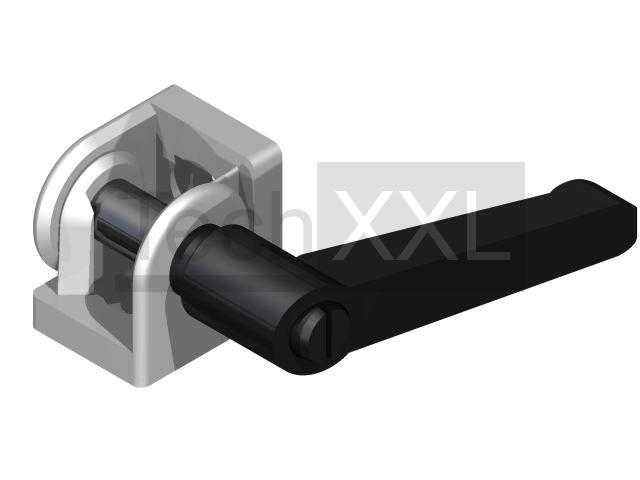

联合 5 20x20 带夹紧杆
技术数据
系列: 槽 5
Typ: I

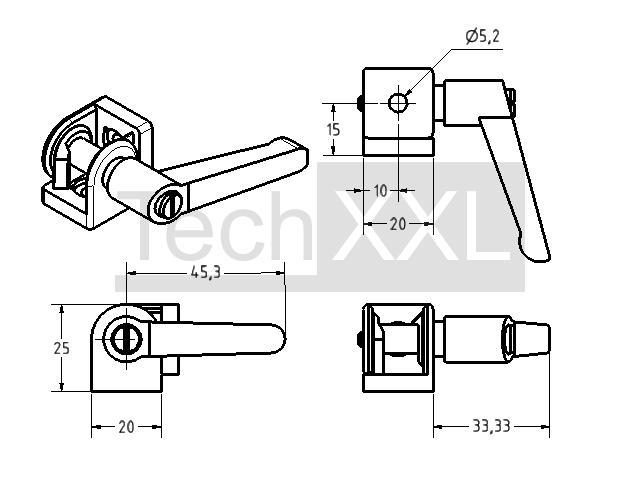

尺寸图 (mm): 30,4 x 22,1 x 20
材料: ZN beschichtet
重量: 0,0525 Kg
TIN: 101844-S205GMK20
CAD 数据
---------------
库存
系列: 槽 5
Typ: I
尺寸图 (mm): 30,4 x 22,1 x 20
材料: ZN beschichtet
重量: 0,0525 Kg
TIN: 101844-S205GMK20
CAD 数据
---------------
库存
请注意
带夹紧杆的接头 5 20 通过其银色闪亮漆涂层执行所有光学应用，并用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。如果应用于面侧，则必须在轮廓的芯孔中切割 M5 螺纹。 带端侧螺钉的安装材料： 气缸盖粉碎。M5 x 14 用于在型材槽中拧紧的安装材料： 气缸盖粉碎。M5x10 = 无桥 M5 （S205NSOS5） 的纳滕斯坦 5。 可以使用网格 20 中系列 5 的所有配置文件构建
带夹紧杆的接头 5 20 通过其银色闪亮漆涂层执行所有光学应用，并用于任何角度的刚性或可移动轮廓连接。最大旋转范围为 180°。如果应用于面侧，则必须在轮廓的芯孔中切割 M5 螺纹。 带端侧螺钉的安装材料： 气缸盖粉碎。M5 x 14 用于在型材槽中拧紧的安装材料： 气缸盖粉碎。M5x10 = 无桥 M5 （S205NSOS5） 的纳滕斯坦 5。 可以使用网格 20 中系列 5 的所有配置文件构建
