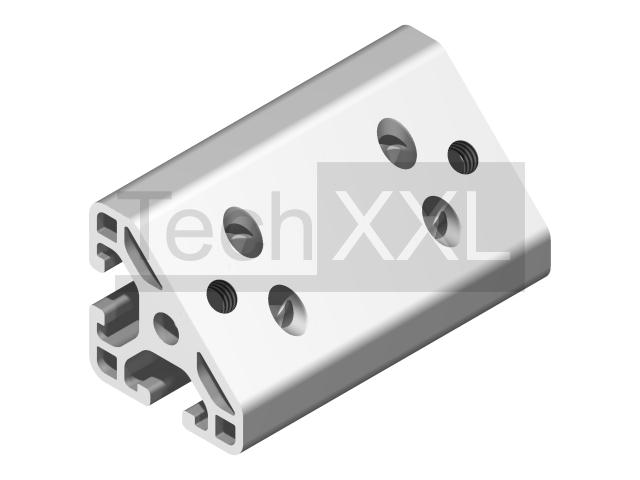

角度元件 6 T1-60

技术数据
系列: 槽 6
Typ: I

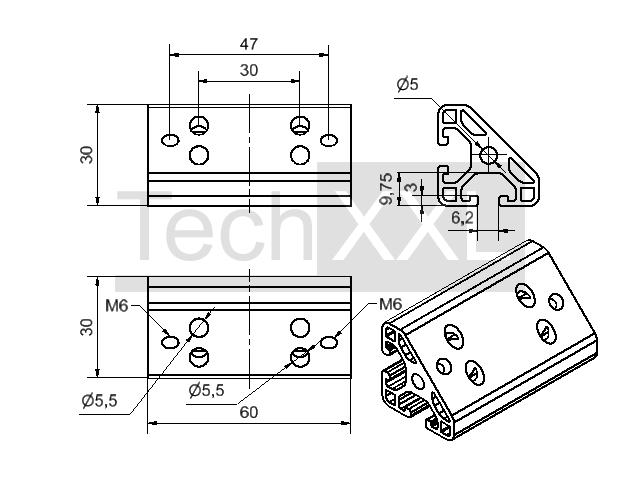

尺寸图 (mm): 60 x 30 x 30
材料: ALMgSI0,5 F25 natur eloxiert
重量: 0,042 Kg
TIN: 101400
CAD 数据
---------------
库存

请注意
紧固件，用于以 45° 角连接轮廓。齿形用通用连接器或螺纹形状连接器集 6 固定。可以使用网格 30 中系列 6 的所有配置文件构建

需要
