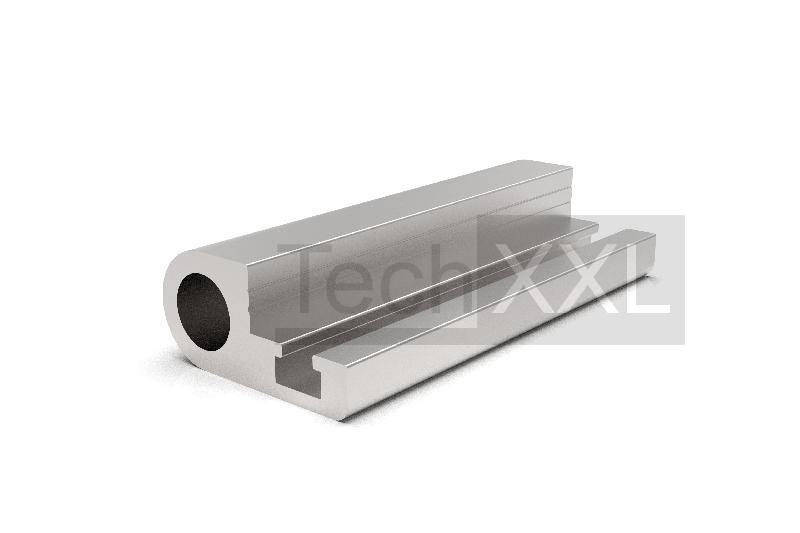

合页轮廓 8

欧洲制造

合页轮廓 8 wie HS108SCHP
合页轮廓 8
技术数据
系列: 槽 8
Typ: I

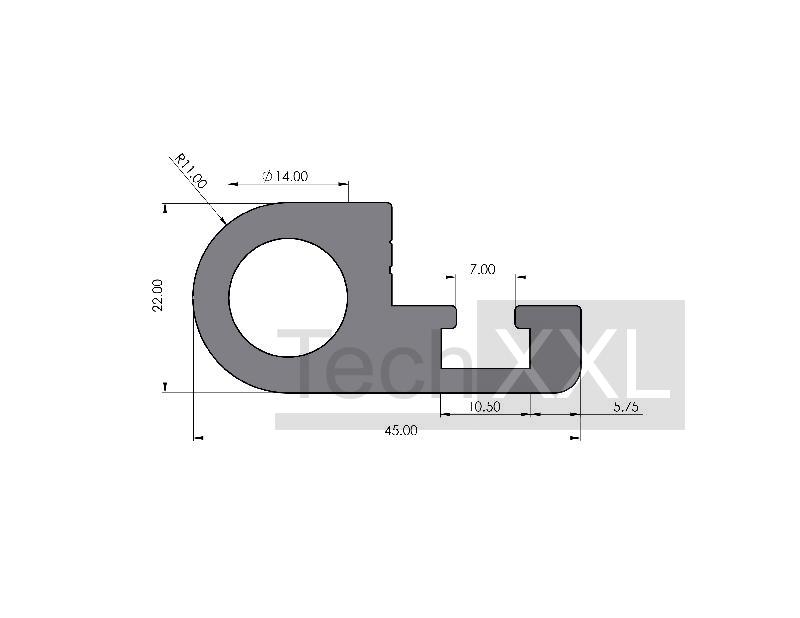

尺寸图 (mm): 6040 x 45 x 22
材料: ALMgSI0,5 F25 natur eloxiert
惯性矩 I x: 1,65 cm4
惯性矩 I y: 6,88 cm4
系数 W x: 1,26 cm³
系数 W y: 2,77 cm³
重量: 1,214 Kg/m
TIN: 101316-S108SCHP
CAD 数据
---------------
库存

请注意
天然阳极氧化应用中的铝型材来自欧洲生产 铰链型材特别适用于洁净室中的重型系统和系统 可以使用 8 类配置文件构建 根据 DIN ISO 2768 部件 1 m 的切割公差
