通用连接器 6


通用连接器 6 wie HS206UV
通用连接器 6
技术数据
系列: 槽 6
Typ: I

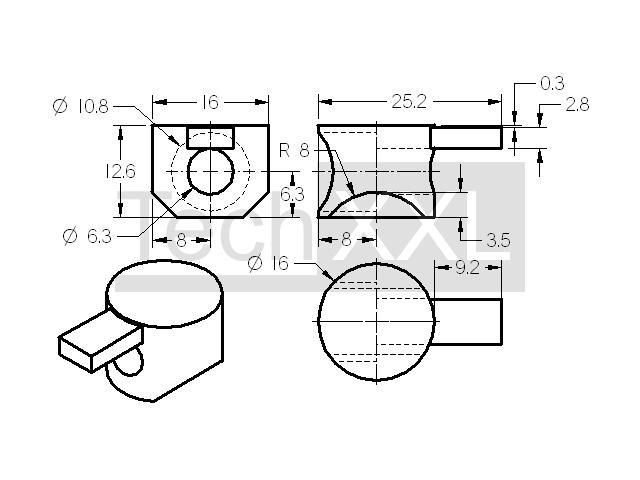

尺寸图 (mm): 25 x 12,45 x 15,6
材料: ZN
重量: 0,011 Kg
TIN: 100098-S206UV
CAD 数据
---------------
库存

请注意
通用连接器用于建立 90° 连接。对于轮廓,必须连接直径为 16mm 的孔。孔与轮廓末端的距离为15mm,钻孔深度为12.7mm。 连接应始终成对,以便固定 180° 相对

需要
