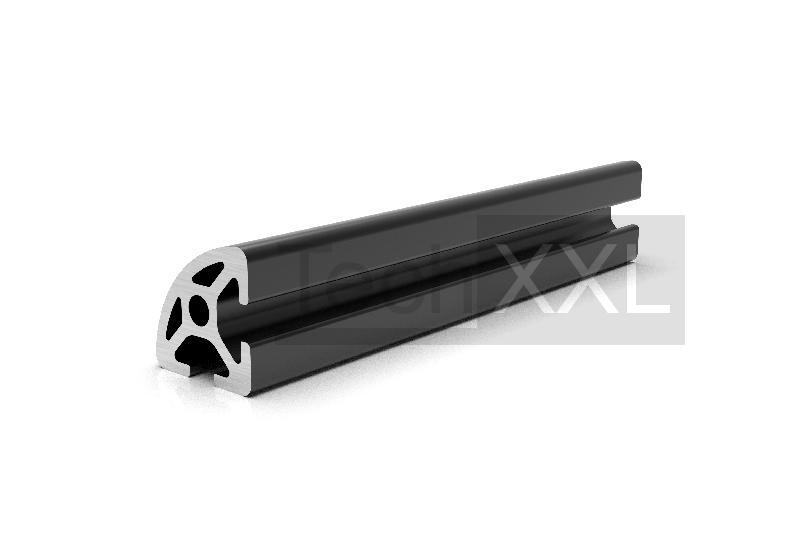

轮廓 5 R20-90° 黑

欧洲制造

轮廓 5 R20-90° 黑 wie HS105R2090SCH
轮廓 5 R20-90° 黑
技术数据
系列: 槽 5
Typ: I

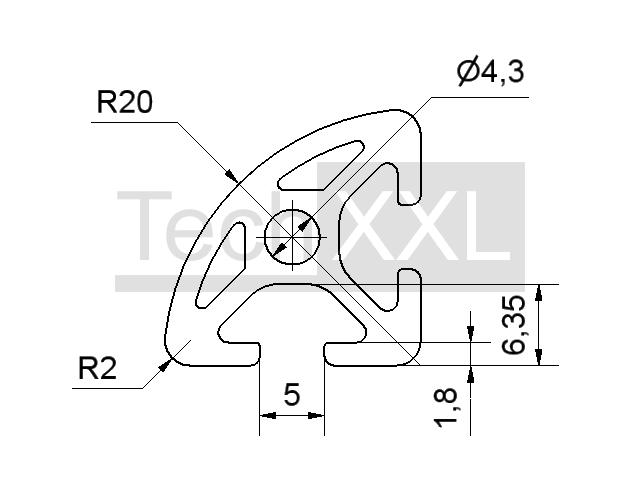

尺寸图 (mm): 6040 x 20 x 20
材料: AlMgSi0,5F25 schwarz eloxiert
惯性矩 I x: 0,42 cm4
惯性矩 I y: 0,75 cm4
系数 W x: 0,38 cm³
系数 W y: 0,69 cm³
重量: 0,460 Kg/m
TIN: 101327 ID: S105R2090SCH
CAD 数据
---------------
库存

请注意
欧洲生产的黑色阳极氧化应用中的铝型材 可使用 5 类的所有附件进行构建 根据 DIN ISO 2768 部件 1 m 的切割公差

需要
