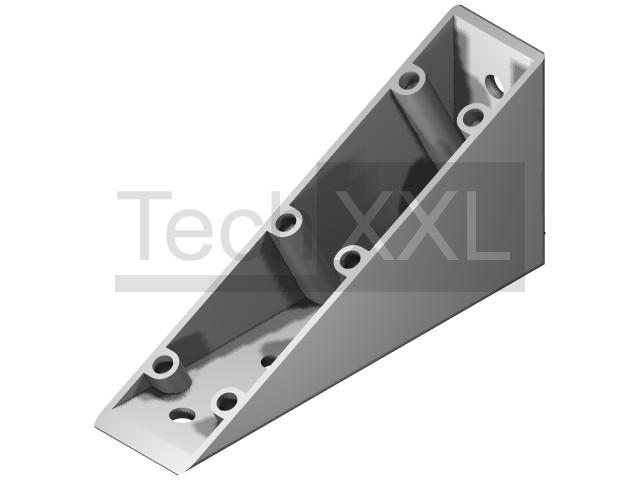

角 160x80 ZN


角 160x80 ZN wie HS208W160
角 160x80 ZN 兼容 Item 0.0.436.23
技术数据
系列: 槽 8
Typ: I

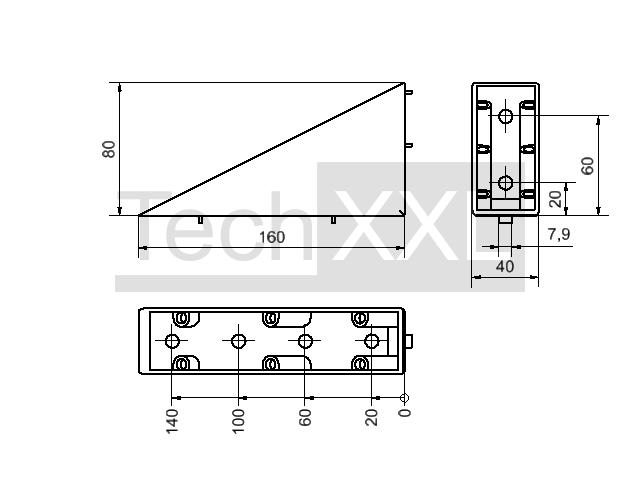

尺寸图 (mm): 160 x 80 x 40
材料: ZN beschichtet
重量: 0,54 Kg
TIN: 100365 ID: S208W160
CAD 数据
---------------
库存

请注意
该角度用于两个轮廓的稳定、不工作 90° 连接。它还用于修改配置文件连接的加强。角度也可作为 S208WS160 下的一组提供 可以使用网格 40 中系列 8 的所有配置文件构建

需要
